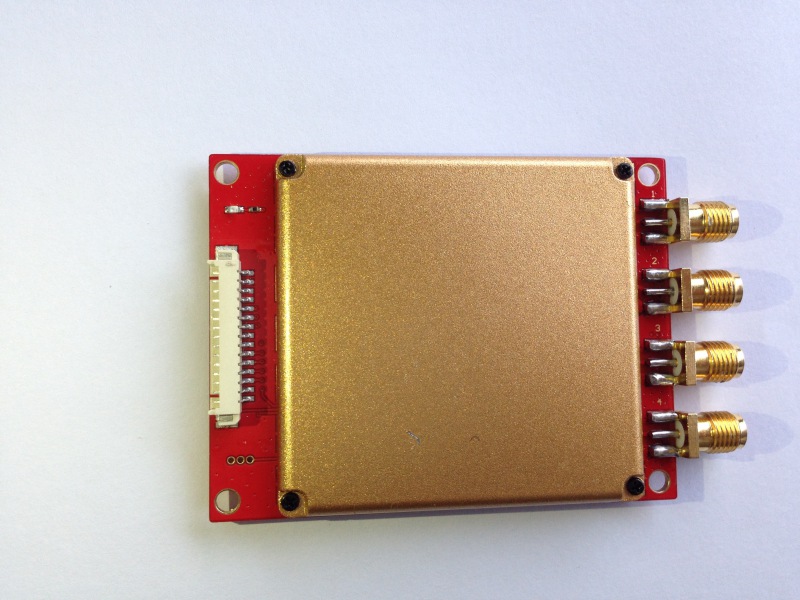

WM-64A

1.采用Impinj R2000超高频阅读器芯片及ARM嵌入式处理芯片实现高速读取和数据快速运算;

2.支持4个SMA天线接口;

3.输出功率软件可调，步进间隔1db，最大33dbm;

4.稳定性高，外置散热片空气冷却散热，支持固件在线升级;

5.完全自主知识产权设计，结合专有的高效碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理;

6.应用场合:物流、个人身份识别、会议签到系统、门禁系统、防伪系统等领域。

性能指标
频率范围： 840-960MHz(随国家或地区不同可以调整)
调频方式： 广谱调频(FHSS)或定频,可软件设置
射频输出： 0-33dBm;50欧负载
输出功率精度： +/- 1dB
输出功率平坦度： +/- 0.2dB
天线数量： 4个SMA天线接口
通讯接口： TTL Uart接口
通信速率： 串口速率9600～115200bps
可靠的固件升级 ：可扩展的升级机制
通用输入/输出(GPIO)： 4路GPIO接口（2输入2输出）
标签RSSI： 支持
天线连接保护： 支持
环境温度监测： 支持
标 签 操 作 性 能
读取距离： 8dbi天线配置,典型读取距离15-30米(和标签性能有关)
空中接口协议： ISO18000-6C(EPC Class1 Gen2)/ ISO18000-6B
最大接收灵敏度： -85dBm; 最大返回损耗10dBm
盘存标签峰值速度： >700张/秒
标签缓存区：  1000张标签 @ 96 bit EPC
机 械 电 气 性 能
工作电压：  3.7V-5 V
待机状态电流： <50mA (EN 脚高电平)
睡眠状态电流：  <100uA (EN 脚低电平)
工作电流： 1.2A  +/-10%
重量： 0.05KG
湿度： 5% to 95%, 非凝结
散热方式：  外置散热片空气冷却
工作温度： -20ºC to 55ºC
存储温度： -20°C to 85°C
通用输入输出接口
序号 符号   描述
1     GND   同时接地
2     GND   同时接地
3     3.7V – 5V DC 同时接电源
4     3.7V – 5V DC 同时接电源
5     GPIO 3  输出
6     GPIO 4  输出
7     GPIO 1  输入
8     蜂鸣器   已驱动，可输出电流 > 50mA
9     UART_RXD  TTL 电平
10    UART_TXD  TTL 电平
11    USB_DM   仅供测试
12    USB_DP    仅供测试
13    GPIO 2     输入
14    EN         高电平使能
15    GPIO 5   RS-485 方向控制
天线接口(SMA Male)
序号    符号     描述
1        ANT1   天线1
2        ANT2   天线2
3        ANT3   天线3
4        ANT4   天线4
