WA-91C

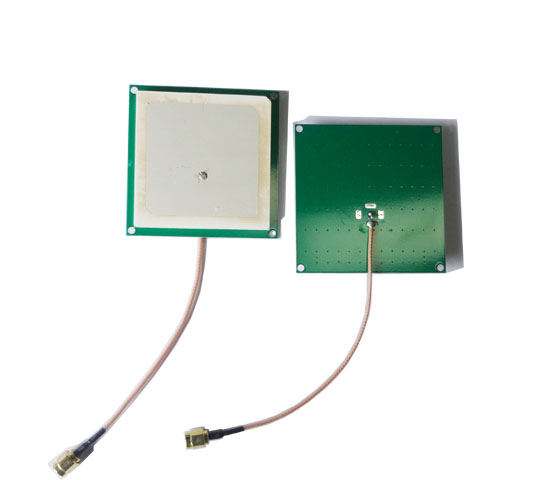

WA-91C陶瓷天线，说明：
1.RFID微波915MHz介质天线用于RFID读卡器系列产品中；
2.本品采用右手螺旋圆极化设计，扁平型结构，具有低反射损耗、轴比小、增益高的特点

电气性能指标
陶瓷天线尺寸 :60*60*4mm
接收频率范围 :905.0MHz-925.0MHz
中心频率:915.0MHz
带宽:20MHz
驻波比:1.5max
增益 :5.0dbi
轴比:3．0dbmax
偏振方式:右旋圆极化
特性阻抗:50±5.0
频率温度系数:20max
与天线平面成10℃夹角时增益:－1.0dbi
环境参数特性
高温特性:在温度为100℃±5℃的恒温箱中放置24±1小时，在常温中恢复1～2小时后测试
低温特性:在温度为-40℃±3℃低温箱中放置24±2小时后恢复1～2小时测试。
温度循环:在温度-40℃温度中保持30分钟，再在+100℃温度中保持30分钟，共循环6次后在常温中恢复1～2个小时后测试。
耐振动:在震动频率为10～55HZ振幅为1.5㎜沿X、Y、Z方向各振动2小时后测试。
耐湿热特性:在温度为45℃±2℃，相对湿度90～95％恒温湿箱中放置96小时，在常温中恢复1～2小时后测试。
耐跌落冲击:在30㎝高度处按X，Y，Z三个方面分别自由跌落在木制地板上共4次测试。
结构及材料特性
天线基片:介质陶瓷
引脚:铜镀锡合金
电极:镀银
接地面:镀银
